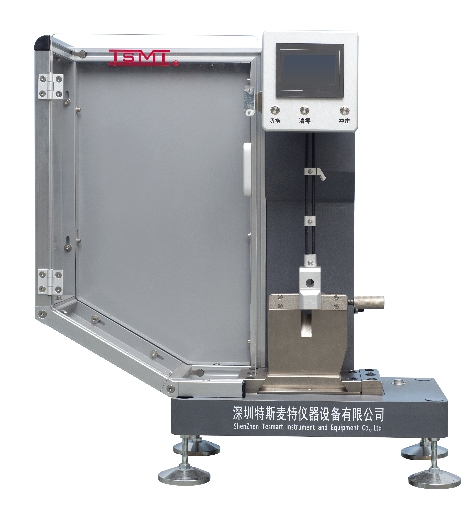

塑料擺錘沖擊試驗機

該機是對塑料、尼龍、橡膠、玻璃鋼、復合塑料管材、電氣絕緣材料等非金屬材料在動負荷下抵抗沖擊性能進行檢驗的檢測儀器。本機操作簡便，工作效率高,是硬質塑料生產廠家、質檢單位、科研所等必不可少的檢測儀器。

設備主要技術參數：

1. 型號：SM85.501
2. 最大沖擊能量：簡支梁50J、懸臂梁22J
3. 擺錘預揚角：150o
4. 簡支梁技術參數：
1) 沖擊速度：3.8m/s
2) 擺軸中心至試樣中心的距離：395㎜
3) 沖擊刀夾角：30o
4) 沖擊刀圓角半徑：2㎜
5) 支座圓角半徑：1㎜
6) 支座前角：5o
7) 支座后角：10o
8) 支座跨距：40㎜ 60mm 62mm 70mm
9) 試樣類型及尺寸（長×寬×厚）：80㎜×10㎜×4㎜ 80㎜×4㎜×10㎜ 50㎜×6㎜×4㎜ 120㎜×15㎜×10㎜
5. 懸臂梁技術參數：
1) 沖擊速度：3.5m/s
2) 擺軸中心至試樣中心的距離：335㎜
3) 刀刃夾角：75°
4) 刀刃圓角半徑：0.8㎜
5) 刀刃前角：5°
6) 刀刃后角：10°
7) 刀刃中心距鉗口上表面：22±0.2㎜
8) 試樣類型及尺寸（長×寬×厚）： 80㎜×10㎜×4㎜ 63.5㎜×12.7㎜×12.7 63.5㎜×12.7㎜×6.4㎜ 63.5㎜×12.7㎜×3.2㎜
6. 拉伸沖擊技術參數：（拉沖擺選配）
1) 沖擊速度：3.8m/s
2) 擺軸中心至試樣中心的距離：395㎜
3) 丁字頭質量：60±1g、120±1g
4) 試樣最大厚度：4㎜
7. 管材沖擊技術參數：（管材沖擊支座選配）
1) 標準試樣支座圓角半徑：1㎜
2) 標準試樣支座支承面后角：10o
3) 標準試樣支座支承面前角：5o
4) 弧形試樣支座前角：60o
5) 弧形試樣支座后角：0o
6) 弧形試樣支座圓角半徑：2㎜
7) 試樣類型及尺寸：

1.  試樣類型及尺寸（長×寬×厚，單位㎜）	2.  試樣類型	3.  長	4.  寬	5.  厚	6.  支座跨距
	7.  1	8.  100±2	9.  整個管段		10.70±0.5
	11.2	12.50±1	13.6±0.2	14.e	15.40±0.5
	16.3	17.120±2	18.15±0.5	19.e	20.70±0.5
	21.注：e為管材的加工厚度

8. 鑄鐵沖擊技術參數：（無鑄鐵沖擊支座時刪除此項）
9. 試樣支座端部圓弧半徑：1～1.5㎜
10. 試樣支座支承面傾角：11°±1°
11. 試樣支座跨距：40㎜
12. 試樣規格：55㎜×10㎜×10㎜10（7.5、5、2.5）㎜
13. 9、主機外形尺寸（長×寬×高）：約480㎜×320㎜×825㎜
10、主機重量：約90㎏
