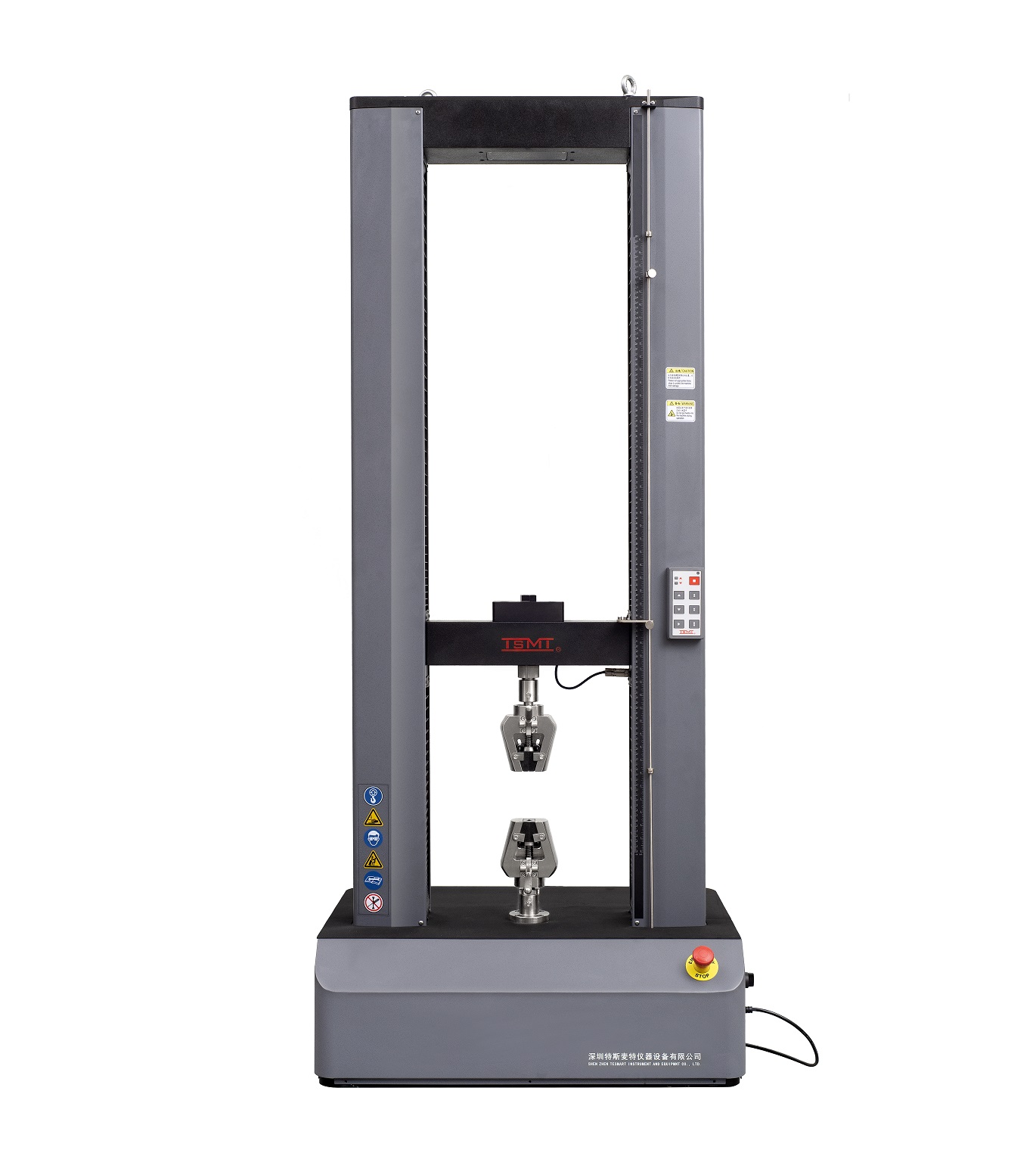

落地型雙柱式小門式電子萬能試驗機

電子萬能試驗機系列機型主要適用于試驗負荷低于30kN的金屬、非金屬材料試驗，特別適用與變形較大的高分子材料拉伸試驗，具有多種可選的機型結構，如上空間、下空間、上拉下壓雙空間、上壓下拉雙空間等，擴展性強，可根據客戶需要加寬、加高等，可增配環境箱做環境試驗。
本設備采用單空間/雙空間（可選配）結構，試驗空間為下空間/上拉下壓/上壓下拉空間（可選配）。主要由主機（包括機架、底座、傳動系統）、夾具、變形測量系統、軟件系統、電氣系統構成。

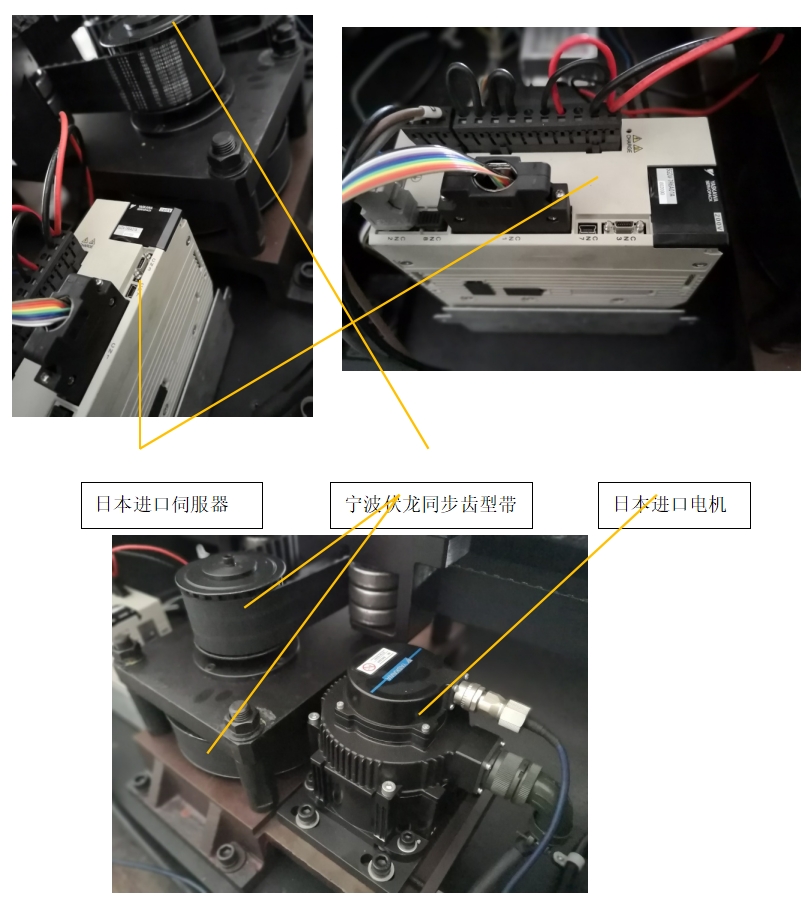

本設備的計算機系統通過控制器，控制伺服電機轉動，經減速系統減速后通過精密絲杠副帶動移動橫梁上升、下降，完成試樣的拉伸、壓縮、彎曲、剪切等多種力學性能試驗。采用高精度傳感器對載荷和試件的變形及橫梁的位移進行精確的控制、測量、自動顯示和自動記錄, 程序控制并對試驗結果進行處理。


設備主要技術參數：

型號：EM6.104-L/EM6.304-L
1. 最大試驗力：10kN、30kN；
2. 試驗機準確度等級： 0.5級；
3. 試驗力測量范圍： 0.2%～100%FS，全程不分檔；
4. 試驗力示值相對誤差：示值的±0.5%以內；
5. 試驗力分辨力：最大試驗力的1/±300000（全程分辨力不變）（最高7000000可選配）；
6. 變形測量范圍：0.2%～100%FS；
7. 變形示值相對誤差：示值的±0.5%以內；
8. 變形分辨力：最大變形量的1/±300000（最高7000000可選配）；
9. 大變形測量范圍：10～800mm(選配)；
10. 大變形示值相對誤差：示值的±0.5%以內(選配)；
11. 大變形分辨力：0.008mm(選配)；
12. 位移示值相對誤差：示值的±0.5%以內；
13. 位移分辨力：0.03μm；
14. 橫梁速度調節范圍：0.001～500mm/min；（最高1000mm/min可選配）
15. 橫梁速度相對誤差：速率 < 0.01mm/min時，設定值的±0.5%以內；速率≥0.01mm/min時，設定值的±0.2%以內；
16. 有效拉伸空間（帶夾具）：800mm（配XSD204B）；（更大空間可選配）
17. 有效試驗寬度：400mm；（更大空間可選配）
18. 主機外型尺寸（長×寬×高）：700×510×1940（mm）；（更大空間可選配）
19. 電源：220V±10%；750/1000W；
20. 主機重量：約290kg。
1、主機：

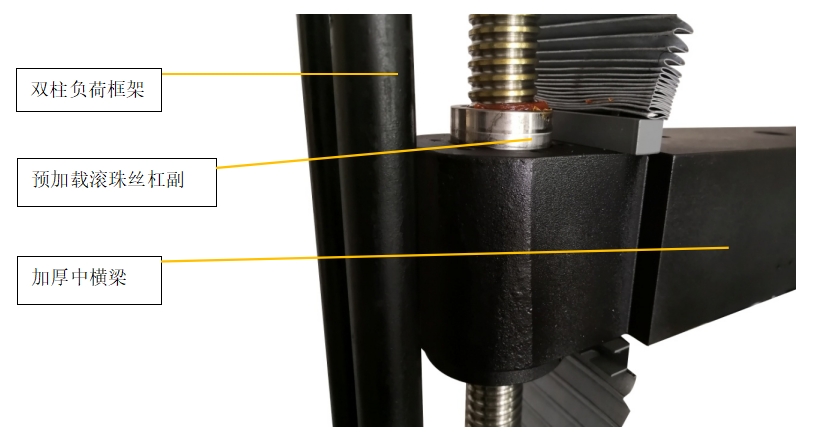

• 全套結構緊湊、高剛性的雙柱負荷框架配置，大幅提升設備剛性，減少試驗測試誤差；
• 采用德國技術的高強度高精度的預加載滾珠絲杠副，增加預緊負荷減少反向時的空行程，出現無反向死區，同時提高了傳動剛度和傳動精度；
• 加厚的上、中、下橫梁，采用球墨鑄鐵精密鑄造而成，球墨鑄鐵中石墨的球體結構使得球墨鑄鐵具有更加良好的展延性和抗沖擊性，同時也能夠消除鑄鐵內部的裂縫，提高了使用壽命和試驗安全性。
• 優質的鈑金外罩，安裝緊密，有效降低試驗結束時由于試樣斷裂應力釋放而產生的振動引起的噪音，明顯優于鋁合金外罩；
